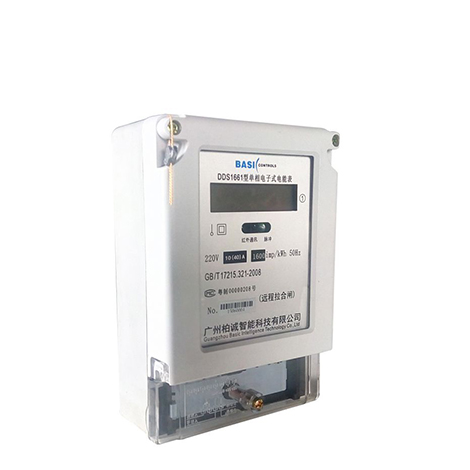

DDS1661单相电子式电能表(远程拉合闸)

DDS1661-R-K型单相电子式电能表(带拉合闸)是采用先进微电子技术及SMT生产工艺制造的产品，其用途是额定频率为50Hz的单相交流有功电能的双向计量，具有精度高、灵敏度高，可靠性高、负荷范围宽、功耗低、体积小、重量轻、便于安装等特点，单相电子电能表由电能计量专用芯片、单片微处理器、RS485通信、液晶显示、继电器控制、测试脉冲输出接口等电路组成。本仪表符合GB/T 17215.321-2008《交流电测量设备 特殊要求第21部分:静止式有功电能表(1级和2级)》和DL/T 645-1997/2007《多功能电能表通信协议》的要求。

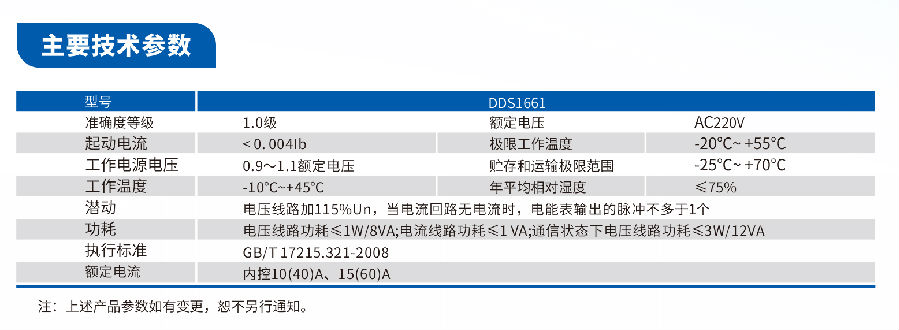

◇ 总有功电能计量功能

◇ 液晶显示6位整数加2位小数用电量

◇ 校验脉冲输出

◇ 支持远红外通讯和RS485通讯

◇ 波特率为1200bps E 8 1

◇ 支持远程拉合闸和状态读取功能

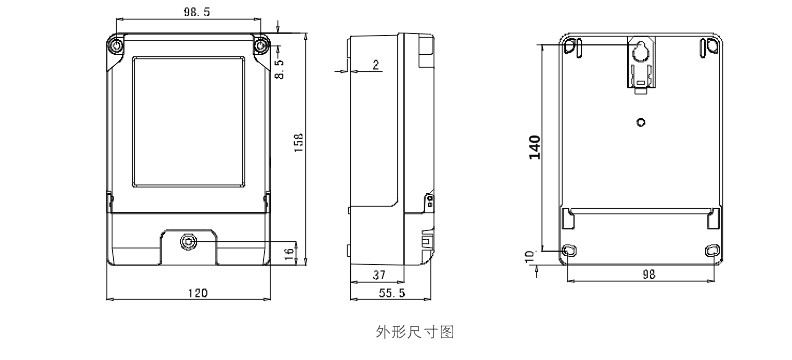

应用原理

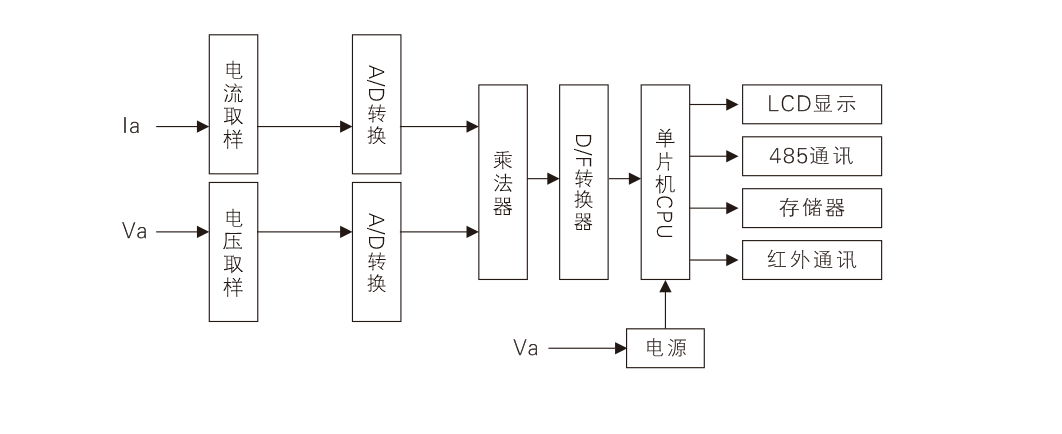

如下图所示，本仪表主要工作原理：用户消耗的电能通过电流、电压采样；经过A/D转换送到乘法器相乘，乘积后信号再经过D/F转换器转换，分频电路输出的脉冲送入单片机CPU进行数据处理和计量，单片机CPU通过液晶进行电能数据的显示，通过485跟红外接口实现电能数据的抄读。
