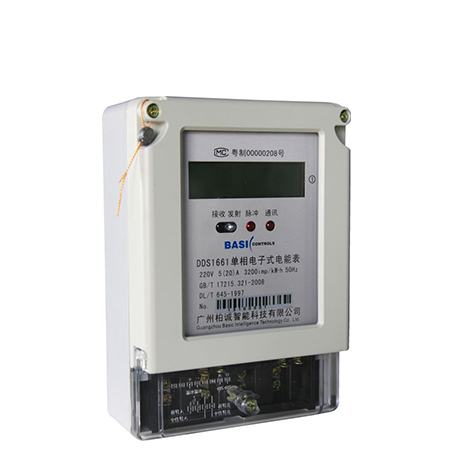

DDS1661单相电子式电能表

DDS1661型单相电子式电能表(以下简称”仪表”)是用来测量参比频率为50Hz单相有功电能的电能表。本仪表采用国际先进的超低功耗大规模集成电路技术及SMT工艺制造的高新技术产品，具有测量精度高、稳定性好、可靠性高、显示直观、过载能力强等显著优点。关键元器件选用国际知名品牌的长寿命器件，提高了产品的可靠性和使用寿命，数据显示采用液晶LCD，显示直观，同时具有485跟红外通讯，方便用户对电能数据的管理。本仪表符合GB/T 17215.321-2008和DL/T 645-1997/2007标准。

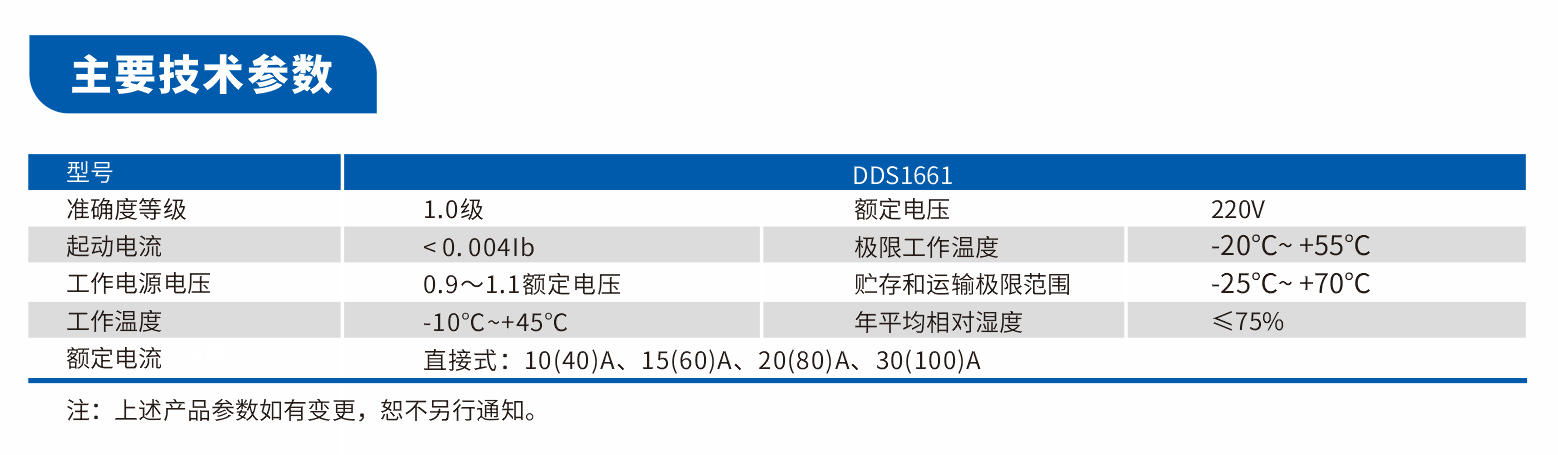

◇总有功电能计量功能

◇液晶显示6位整数加1位小数用电量

◇校验 脉冲输出

◇通讯波特率固定为1200BPS

◇支持红外通讯跟485通讯

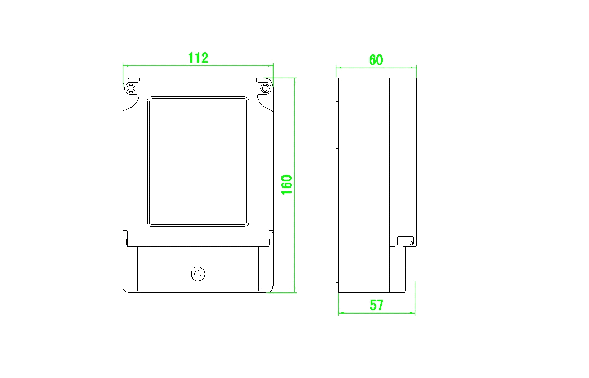

应用原理

如下图所示，本仪表主要工作原理：用户消耗的电能通过电流、电压采样；经过A/D转换送到乘法器相乘，乘积后信号再经过D/F转换器转换，分频电路输出的脉冲送入单片机CPU进行数据处理和计量，单片机CPU通过液晶进行电能数据的显示，通过485跟红外接口实现电能数据的抄读。
